En SICMA21, nos especializamos en la automatización industrial, proporcionando soluciones innovadoras y adaptadas a las necesidades específicas de cada cliente.
Uno de nuestros proyectos recientes, llevado a cabo para Industrial Vilassarenca en Sant Cugat del Vallés, involucró la migración de un sistema PLC y una pantalla HMI obsoletos a tecnología moderna y eficiente.
Este proyecto no solo modernizó el control de la maquinaria, sino que también mejoró significativamente la usabilidad y el rendimiento de los sistemas de producción.
Índice de Contenidos
El desafío de modernizar un sistema obsoleto
Industrial Vilassarenca enfrentaba un desafío común en el sector industrial: sus equipos de control y monitorización estaban desfasados.
El sistema existente, compuesto por dispositivos descatalogados, presentaba serios problemas de mantenimiento y disponibilidad de recambios.
Además, la obsolescencia de los equipos dificultaba la detección de averías y aumentaba los tiempos de inactividad, afectando la eficiencia de la producción.
La pantalla de operador también presentaba problemas de memoria no volátil, agravando aún más la situación.
Enfrentarse a la modernización de un sistema tan crucial para la operación diaria sin interrumpir la producción requería una planificación meticulosa y la implementación de tecnología avanzada que garantizara una transición suave y una mejora tangible en el rendimiento.
Objetivos del proyecto
El proyecto tenía como objetivo principal actualizar el sistema de control de la máquina mediante la sustitución del PLC y el panel de operador por equipos modernos y eficientes. Los objetivos específicos incluían:
- Mejorar la eficiencia y la usabilidad del sistema de control.
- Reducir los tiempos de inactividad y facilitar el mantenimiento.
- Garantizar la disponibilidad de recambios y soporte técnico.
- Implementar una tecnología de última generación que asegure la continuidad operativa a largo plazo.
La solución: Implementación de tecnología de vanguardia

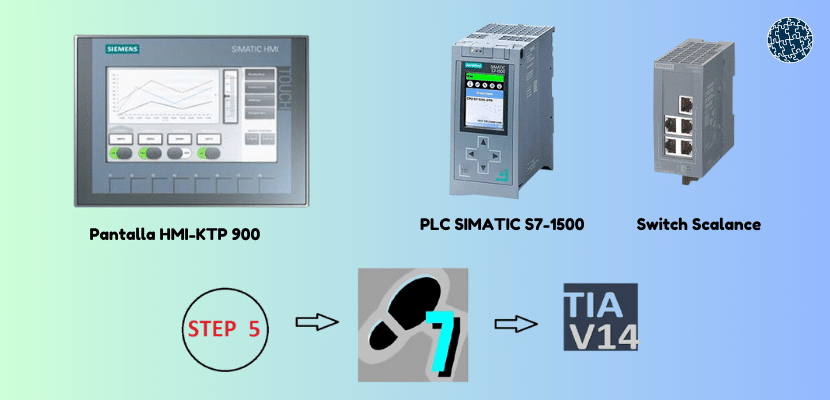

Para abordar estos desafíos, SICMA21 propuso la migración a un sistema basado en el PLC de la serie S7-1500 de Siemens, una solución de automatización de última generación que ofrece altos niveles de eficiencia y usabilidad para aplicaciones industriales.
Además, se integró un panel de operador de la serie BASIC panel de Siemens, KTP 900, conocido por su fiabilidad y funcionalidad avanzada.
Características del nuevo PLC y panel de operador
El nuevo sistema de control incluía varias características avanzadas:
- PLC S7-1500 de Siemens:
- Display para puesta en marcha y diagnóstico.
- Interfaz PROFINET integrada para una comunicación rápida y precisa.
- Innovador concepto de memoria con capacidad de hasta 2 GB.
- Diagnóstico optimizado para un análisis eficiente de fallos.
- Tecnología integrada para control de movimiento y PID.
- Panel de operador KTP 900:
- Pantalla LCD color de 9″ con 65536 colores.
- Interfaces Profinet y USB.
- Programación flexible con soporte para 1000 avisos y 800 variables.
Esta configuración no solo resolvía los problemas de obsolescencia, sino que también proporcionaba una plataforma robusta y escalable para futuras expansiones y mejoras.
Trabajos realizados y tecnología implementada
El proyecto se llevó a cabo en varias fases cuidadosamente planificadas para asegurar una transición sin problemas y una mínima interrupción de las operaciones:
- Migración del programa:
- Se realizó una migración previa del programa de STEP 5 a TIA V14.
- Posteriormente, se migró a la versión TIA PORTAL para una integración completa.
- Programación del panel HMI:
- Se diseñaron y programaron pantallas para la detección de incidencias, lista de avisos activos, monitorización de entradas y salidas, configuración de parámetros, gestión de recetas y gestión de usuarios.
- Montaje e instalación:
- Instalación del nuevo PLC, panel HMI y un switch para crear la red Profinet.
- Pruebas exhaustivas de señales y funcionamiento para garantizar la precisión y fiabilidad del sistema.
- Puesta en marcha y seguimiento:
- Se llevó a cabo la puesta en marcha del nuevo sistema y un seguimiento continuo de la producción para asegurar una operación óptima.
- Se elaboró un manual de uso y se actualizaron los esquemas eléctricos de las páginas modificadas.
Conclusiones finales
La migración del sistema PLC y la pantalla HMI en Industrial Vilassarenca fue un éxito rotundo, demostrando la capacidad de SICMA21 para manejar proyectos complejos de automatización industrial.
La implementación de la serie S7-1500 de Siemens y el panel KTP 900 no solo modernizó el control de la maquinaria, sino que también mejoró significativamente la eficiencia operativa y la facilidad de mantenimiento.
Este proyecto es un testimonio de nuestro compromiso con la excelencia y la innovación en el campo de la automatización industrial.
Si su empresa enfrenta desafíos similares con sistemas obsoletos o busca mejorar su eficiencia operativa, en SICMA21 estamos preparados para ofrecer soluciones a medida que impulsen su negocio hacia el futuro.
