En SICMA21, nos dedicamos a la realización de proyectos de automatización industrial para empresas de producción y fabricación industrial, brindando soluciones tecnológicas avanzadas que optimizan procesos y mejoran la eficiencia operativa.

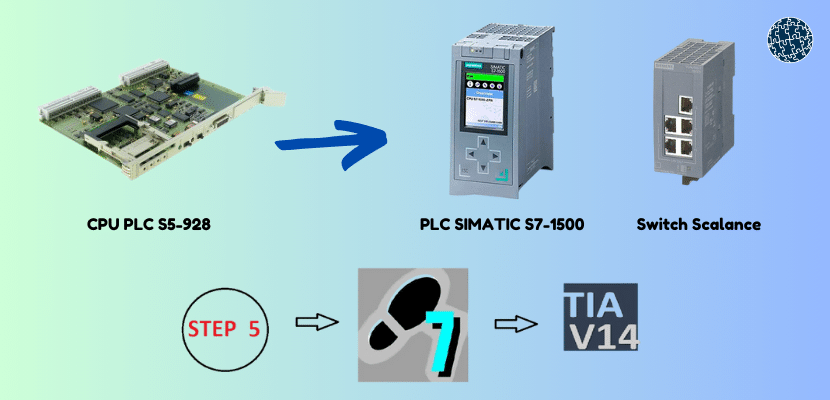

Hoy queremos compartir uno de nuestros proyectos más recientes y destacados: la migración del PLC SIMATIC S5-928 a SIMATIC S7-1500 en una prensa industrial para nuestro cliente TECNOSYSTEM (Grupo Benmayor) en sus instalaciones de Sant Fost de Campsentelles, Barcelona.
Este proyecto no solo representa un desafío técnico significativo, sino también una oportunidad para demostrar nuestro compromiso con la excelencia y la innovación en el ámbito de la automatización industrial.
Índice de Contenidos
- 1 El Desafío: Superando la obsolescencia tecnológica
- 2 Objetivos del proyecto: Modernización y eficiencia operativa
- 3 La Solución: Implementación del SIMATIC S7-1500
- 4 Trabajos realizados: Fases y tecnología implementada
- 5 Equipos y materiales utilizados
- 6 Conclusiones finales: Un salto tecnológico hacia la eficiencia
El Desafío: Superando la obsolescencia tecnológica
La prensa industrial de nuestro cliente dependía de un sistema de control basado en el PLC S5-928, una tecnología obsoleta y descatalogada.
La dificultad para encontrar repuestos y la complejidad en las tareas de mantenimiento y detección de averías representaban un riesgo considerable para la continuidad y eficiencia de las operaciones.
La actualización de este sistema a una plataforma más moderna y eficiente se convirtió en una necesidad urgente para asegurar la fiabilidad y optimización del proceso productivo.
Objetivos del proyecto: Modernización y eficiencia operativa
El principal objetivo de este proyecto era actualizar el control de la máquina, reemplazando el antiguo PLC S5-928 por el moderno y avanzado SIMATIC S7-1500 de Siemens.
Con esta actualización, buscamos:
- Mejorar la eficiencia operativa: Asegurando tiempos de respuesta rápidos y alta precisión en el comportamiento de la máquina mediante la interfaz PROFINET integrada.
- Facilitar el mantenimiento y diagnóstico: Proporcionando herramientas avanzadas de diagnóstico y monitoreo a través de un display y un servidor web integrados.
- Asegurar la disponibilidad de componentes: Utilizando equipos de la última generación, fácilmente disponibles en el mercado.
- Optimizar la memoria y capacidad de procesamiento: Garantizando suficiente memoria para cada aplicación y un análisis eficiente de fallos.
La Solución: Implementación del SIMATIC S7-1500
La solución propuesta consistió en la migración del sistema de control de la prensa industrial al PLC SIMATIC S7-1500 de Siemens, que constituye la nueva generación de controladores de TIA Portal y de automatización.
Esta actualización incluyó las siguientes características clave:
- Display para puesta en marcha y diagnóstico: Permite diagnosticar tanto el funcionamiento de la CPU como de sus módulos, con una protección posible mediante contraseña vía TIA Portal.
- Interfaz PROFINET integrada: Asegura tiempos de respuesta rápidos y alta precisión en el comportamiento de la máquina, con un servidor web integrado para la visualización de información de servicio y diagnóstico.
- Concepto de memoria innovador: Suficiente memoria para cada aplicación con capacidad de hasta 2 GB para datos de proyecto, archivos, recetas y documentos.
- Tecnología integrada: Incluye Motion Control para conexión rápida a los accionamientos PROFIdrive, grabación de variables para optimización precisa y PID integrado para tareas de lazo cerrado.
Junto con estos equipos, se instaló un switch para crear la red Profinet de la máquina y se realizó la migración del programa del PLC de la versión Step5 a TIA PORTAL.
Trabajos realizados: Fases y tecnología implementada
Fase 1: Recogida de requerimientos
- Requerimientos eléctricos: Recopilación de la información existente, estudio de los esquemas eléctricos y revisión del estado de los armarios eléctricos actuales.
- Revisión del proceso: Análisis del funcionamiento de la máquina y estudio del proceso, revisando las operativas actuales para entender su funcionamiento.
- Revisión del hardware y equipos: Levantamiento instrumental de los equipos actuales de la máquina.
- Revisión del software PLC: Actualización de las copias de seguridad del PLC actual con comentarios.
Fase 2: Diseño y programación
- Diseño de la solución PLC: Diseño global a nivel de PLC, desarrollo y migración del programa del PLC con comentarios de símbolos y partes principales del programa.
- Documentación: Entrega del programa del PLC comentado y la documentación resultante del estudio realizado.
Fase 3: Instalación y pruebas
- Instalación eléctrica: Implantación y cableado de la solución propuesta, incluyendo el cableado de los armarios eléctricos.
- Pruebas de funcionamiento y puesta en marcha: Realización de pruebas de funcionamiento y acompañamiento a producción para asegurar la correcta integración del nuevo sistema.
Equipos y materiales utilizados
- CPU Siemens S7-1516 3PN/2DP
- Fuente de alimentación SITOP
- SIMATIC S7-1500, alimentación de sistema
- Módulos de Salidas Digitales
- Módulos de Entradas Digitales
- Tarjetas S7-1500 8EA 16BIT U/I/RTD/TC
- Perfil Soporte DIN para S7-1500
- Switch Scalance para montaje en DIN
- Periferia Descentralizada ET200Sp
- Módulos Analógicos para periferia tipo AI 8xRTD/TC 2-wire HF
- Simatic S7 Memory Card
Conclusiones finales: Un salto tecnológico hacia la eficiencia
La migración del PLC SIMATIC S5-928 a SIMATIC S7-1500 en la prensa industrial de TECNOSYSTEM (Grupo Benmayor) ha sido un éxito rotundo, cumpliendo con todos los objetivos planteados.
La actualización no solo ha mejorado la eficiencia operativa y facilitado el mantenimiento, sino que también ha asegurado la disponibilidad de componentes y optimizado la capacidad de procesamiento de la máquina.
En SICMA21, estamos comprometidos con ofrecer soluciones de automatización industrial de vanguardia que impulsen a nuestros clientes hacia el futuro.
Este proyecto es un claro ejemplo de cómo la modernización tecnológica puede transformar y optimizar procesos industriales, asegurando una producción continua y eficiente.
